Wilcom EmbroideryStudio e4.2 Полный курс обучения на русском, уроки, форум.

В этой теме будут все задания по первому уроку Общего курса.

В этой теме пишут только преподаватели.

Вопросы задавайте, пожалуйста, в теме по ссылке
viewtopic.php?f=1647&t=9632&start=0

Перед тем, как приступить к выполнению заданий, посмотрите информацию в теме по ссылке

viewtopic.php?f=1647&t=9630&start=0

Для выполнения заданий нужно

1. Прочитать текстовую часть первого бесплатного урока из комплекта уроков по e4
https://data.embsp.com/uroki_e4N/1_urok_4N.pdf

2. Подготовить рабочее место, как показано в ролике по уборке класса. Посмотреть ролики первого бесплатного урока из комплекта уроков по версии e4.
Архив с роликами можно скачать по ссылке https://data.embsp.com/uroki_e4N/media1.zip
Или эти же ролики можно посмотреть по ссылке
viewtopic.php?p=228187#p228187

2. Посмотреть тему о сохранении и восстановлении дизайнов
viewtopic.php?f=15&t=2647

Первая часть первого урока

Преобразование векторных картинок в дизайн вышивки автоматом.

Смотрим ролик
https://data.embsp.com/uroki_e4N/1_1.mp4

Качаем архив, в котором содержатся 29 картинок в формате WMF. Эти картинки используем для выполнения задания.
https://data.embsp.com/uroki_e4N/wmf_design.zip

Задание

Нужно перевести в стежки 20 картинок до 23 часов 20 января по московскому времени и показать результат в своей теме.

При выполнении задания соблюдаем размеры дизайнов, дизайны должны быть примерно 150 мм по длинной стороне.

Не стесняемся задавать любые вопросы в теме
viewtopic.php?f=1647&t=9632

Вышивать это задание не обязательно.

Свою тему создаём в разделе:
viewforum.php?f=1648
В своей теме показываем результаты в виде принт скринов.

Как показывать выполнение заданий первой части первого урока

- Выполненные работы должны иметь размер примерно 150 миллиметров по длинной стороне.
Это значит, что большая сторона может быть 150 мм, а короткая меньше, чтобы сохранялись пропорции.

- Работы нужно показывать в виде принтскрина экрана.

- Дизайн должен быть на фоне сетки.

- Перед тем, как делать скрин, нужно нажать на клавиатуре клавишу 0 (ноль), чтобы дизайн занял весь экран.

- Показываем окно программы полностью, чтобы были видны кнопки и инструменты

Образец, как показывать работу

В этом задании размер дизайна должен быть примерно 150 мм по длинной стороне.
Размеры для векторного изображения, которое собираемся конвертировать в стежки, можно задать в самом начале работы. Как это сделать, показано в ролике к заданию.

Если векторное изображение имеет какие-то участки, которые в готовом дизайне не будут использоваться (например, это могут быть объекты фона), то после удаления из дизайна ненужных объектов размер дизайна может стать меньше, чем мы задавали для изображения. В этом случае варианта два. Первый - изначально задавать для изображения размер побольше, чтобы после удаления ненужных объектов получить требуемый размер дизайна. Второй - изначально задать для изображения размер 150 мм по длинной стороне, а после удаления ненужных объектов увеличить размер готового дизайна до требуемого размера. Как изменить размер дизайна, можно посмотреть в ролике
viewtopic.php?p=148089#p148089

В зависимости от того, какой размер мы задаём для векторного изображения перед конвертированием его в стежки, программа может конвертировать в стежки по-разному. Попробуйте для сравнения обработать одно и то же изображение, задав размер например 100 мм по длинной стороне, а затем сделайте новый проект и задайте для изображения размер например 200 мм по длинной стороне.
А для показа на форуме выполненного задания по уроку делаем дизайны с размером примерно 150 мм по длинной стороне.

Ленивая загрузка дизайнов и картинок в Wilcom

Ролик на YouTube


Этот же ролик ВКонтакте

Вторая часть первого урока

Растровые картинки в дизайн вышивки автоматом

Следующая ступенька в обработке картинок автоматом

Преобразуем растровые картинки в дизайн вышивки.
Даётся ролик и набор картинок.

https://data.embsp.com/afrog/1_urok15/rastr_design.zip

для Wlcom EmbroideryStudio e4 примерные видеоролики содержатся в первом уроке, который находится тут

https://www.embroideryforum.org/viewtop ... 45&start=0



До 23 часов 27 января, московского времени, каждый делает по 10 дизайнов вышивки. Вышивать не обязательно.
Дизайны должны иметь размер примерно 150 мм по длинной стороне.
Выполненные задания показываем так же, как показывали работы по первой части урока: в виде принтскрина экрана на фоне сетки. Окно программы должно быть показано полностью, чтобы были видны кнопки и инструменты.

В зависимости от версии программы панель "Точки стежков" может иметь другое название: "Быстрый дизайн", в версии e4 - "Инструменты автооцифровки".
В версии e2 и более новых версиях эта панель работает только для векторных объектов.

В первом уроке из комплекта уроков по e4 есть ролик, в котором Сергей Петрович показывает, как вытащить панель "Инструменты автооцифровки" на рабочий стол программы. Файл с роликом называется 2_Автоматическая обработка векторных картинок в вышивальном модуле.mp4. Этот же ролик можно посмотреть по ссылке
https://vk.com/video-227013708_456239034

Панель "Инструменты автооцифровки" используется для заполнения стежками векторных объектов. От панели "Точки стежков" она отличается тем, что работает только для векторных объектов, а при попытке кликнуть на стежковый объект показывается перечёркнутый кружок.
Ролик о работе с панелью "Быстрый дизайн" (в версии e4 это панель "Инструменты автооцифровки")
viewtopic.php?p=164655#p164655

При выполнении задания в версии e4 по ролику rastr_design.exe делайте до момента, когда Сергей Петрович говорит: "Познакомимся с панелькой "Точки стежков". У вас такая же панель называется "Инструменты автооцифровки". Сергей Петрович в ролике вытаскивает панель "Точки стежков" на рабочее поле. Вы вытаскивайте панель "Инструменты автооцифровки". Дальше делайте всё так же, как показано в ролике.
Когда дойдёте до момента, где нужно заполнить тельце петушка сплошным застилом, то у вас программа будет вести себя не так, как показано в ролике. Потому что в ролике Сергей Петрович заполняет сплошным застилом тельце, которое уже до этого заполнено стежками. А в вашей версии программы этот инструмент работает только с векторными объектами, а при попытке кликнуть инструментом на стежковый объект вы увидите красный перечёркнутый кружок.
На этом моменте вам нужно сделать следующее:
1. Удалить объект в стежках - красная стрелка
2. Сделать видимыми векторные объекты - синяя стрелка

3. Кликнуть на векторный объект тельца инструментом "Татами без пустот" из панели "Инструменты автоцифровки"

Векторные объекты на скрине сейчас скрыты с рабочего поля. Чтобы они стали видны, нужно выделить их в панели объектов и цветов, затем применить к ним команду "показать". Посмотрите ролик о работе со списком цветов и объектов
viewtopic.php?p=148088#p148088

У некоторых растровых картинок из этого урока есть фон вокруг рисунка. Если задаёте размеры для картинки вместе с фоном, то после удаления фона размер дизайна уменьшается.
В этом задании размер каждого готового дизайна должен быть примерно 150 мм по длинной стороне. Соответственно изменяем размер рисунка перед обработкой в стежки.
Если размер готового дизайна получается меньше (например, за счёт удаления ненужных частей фона), варианта два:
1. Переделать дизайн с самого начала, сделав размер рисунка по длинной стороне больше 150 мм. С таким расчётом, чтобы после удаления ненужных частей размер дизайна получился бы примерно 150 мм по длинной стороне.
2. Дизайн не переделывать, а увеличить его размер.
Конечный результат может отличаться в зависимости от того, использовали первый из описанных вариантов или второй. Так как при автоматической обработке тип стежков, который программа выберет для того или иного объекта, зависит от размеров исходного рисунка. А при увеличении размеров дизайна тип стежков не изменяется.

Наша форумчанка rina_salsa предложила ещё вот такой вариант:

В ролике rastr_design.exe (начиная с 9:18 минуты) идёт речь про цветочек с дыркой в середине. Но иногда все цветочки получаются без дырочек.

Привожу пример, как методами, изучаемыми в данном уроке (без применения каких-либо дополнительных инструментов) добиться, чтобы получались ромашки с дырками. Делала в e3. Думаю, в e4 будет так же. Дырки получились, когда для исходной картинки перед трассировкой я задала небольшой размер. Картинка с курицей (файл 004.jpg) имеет большие белые поля по бокам. Соответственно, ширина картинки больше высоты. Я задала размер 100 мм по ширине. Затем сделала трассировку и преобразовала в стежки. Дизайн получился с размерами примерно 59 х 71 мм. Это в два с лишним раза меньше размера, который требуется в данном задании. Зато ромашки с дырками. При таком размере ромашек программа выбрала для их автоматической обработки другой инструмент и заливку сатин вместо татами. А заодно и для лапок курицы. Вот так выглядит


Теперь можно увеличить размер полученного дизайна до 150 мм по длинной стороне. Длинная сторона у него по высоте. И вносить желаемые изменения - редактировать направление стежков и т.п.
А в следующих уроках будут изучаться приёмы, как вырезать дырки в объекте без изменения размеров рисунка.

Как увеличить размер дизайна, можно посмотреть в ролике
viewtopic.php?p=148089#p148089

Третья часть первого урока

Подготовка растровых рисунков в Paint или в Corel PHOTO-PAINT

Ролик "Редактирование растровых картинок в Paint". Этот ролик есть в архиве media1.zip, архив вы уже скачивали ранее по этой ссылке
https://data.embsp.com/uroki_e4N/media1.zip
Или этот же ролик можно посмотреть ВКонтакте по ссылке
https://vk.com/video-227013708_456239039

Ролик по подготовке растровых рисунков в Corel PHOTO-PAINT
https://data.embsp.com/uroki_e4N/PHOTO_PAINT.zip
В ролике рекомендуется отключить сетку, но сетка нужна для определения размеров элементов дизайна и самого дизайна.
Значит, картинку дизайна представляем на фоне сетки.

25 рисунков, из которых нужно обработать 5 и показать на форуме до 23 часов 3 февраля.
Размер дизайнов примерно 150 мм по длинной стороне.
https://data.embsp.com/uroki_e4N/imag3.zip

Можно при обработке рисунков использовать Paint или Corel PHOTO-PAINT, на ваше усмотрение.
Работы нужно показывать в виде принтскрина экрана, дизайн должен быть на фоне сетки. Окно программы показываем полностью, чтобы были видны кнопки и инструменты.
По желанию, но не обязательно, можно сделать на рабочем поле фон в виде ткани и покрасить в желаемый цвет.

Соответствие кнопок в графическом модуле версии e2 и e4. На скрине с левой стороны версия e2, с правой - e4. Изображение большого размера. После открытия страницы по ссылке кликните на изображение ещё раз, чтобы развернуть в полный размер.

Можно вместо обычного фона сделать фон в виде ткани. При этом не отключайте показ сетки, пусть остаётся и сетка, и будет фон в виде ткани. Показ сетки требуется для проверки выполнения задания. Настройка фона в виде ткани и показ сетки не связаны между собой, это две разные опции.

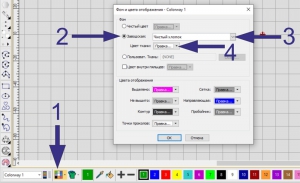

Чтобы в версии e4 сделать на рабочем поле фон в виде ткани:
- Сначала нажимаем на кнопку "Фон и цвета отображения" (стрелка 1 на картинке).
- Затем ставим точку напротив слова "Заводская" (стрелка 2 на картинке).
- Затем нажимаем на маленькую черную стрелочку, чтобы раскрыть выпадающий список тканей (стрелка 3 на картинке), выбираем желаемую ткань. Эта ткань не будет влиять на настройки объектов в дизайне, она будет выступать только как текстура для фона.
- Затем нажимаем на маленькую черную стрелочку, чтобы раскрыть диалог выбора цвета (стрелка 4 на картинке)

Контрольная работа первого урока

Ролик
https://data.embsp.com/afrog/1_urok15/O_kontrl.zip
Набор картинок
https://data.embsp.com/afrog/1_urok15/Im_kontrl.zip
Каждый выполняет 10 дизайнов. Размер дизайна примерно 150 мм по длинной стороне.

Сначала выполненные работы нужно показывать в виде принтскрина экрана, дизайн должен быть на фоне сетки. Окно программы показываем полностью, чтобы были видны кнопки и инструменты.
Затем я выберу один из представленных дизайнов, который нужно будет вышить и показать фотографию вышивки.

Обращаю внимание, что контрольная работа итоговая, по всем заданиям первого урока. Это значит, что можно применять любой способ обработки рисунков, который мы рассмотрели в этом уроке. Последний ролик с применением ножа - только как один из способов.
Например, в некоторых местах я бы применил Веерный сатин и другие

Срок исполнения до 23 часов 10 февраля
Подчеркиваю, до этой даты выбранный мной дизайн должен быть вышит. Значит, дизайны для выбора показываем раньше.
Кто не успел выполнить предыдущие задания, может доделать до этого времени. Контрольная рассматривается при отсутствии хвостов по прежним заданиям. Кто не успеет выполнить все задания первого урока до окончания контрольной, второй урок будет проходить с другим потоком.
То есть, продолжат учёбу сдавшие контрольные работы и оплатившие учёбу.
Удачи!
